UNWINDER
| 형식(TYPE) | 축(SHARFT) |
|---|---|
| 1축 상승식 SINGLE SHAFT LIFTER TYPE |
– STANDARD SHAFT – AIR SHAFT – SHAFTLESS |
| 2축 고정식 SINGLE SHAFT STANDARD TYPE |
|
| 2축 고정식 DOUBLE SHAFT FIX TYPE |
|
| 2축 회전식 DOUBLE SHAFT TURRAT TYPE |
REWINDER
| 형식(TYPE) | 축(SHARFT) |
|---|---|

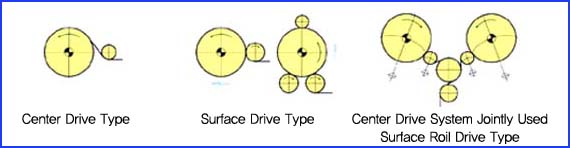

| 1축 중심 구동식 SINGLE SHAFT CENTER DRIVE TYPE |
– MECHNICAL FRICRION SHAFT – AIR FRICTION SHAFT – AIR SHAFT – PIPE |
| 2축 표면 구동식 DOUBLE SHAFT SURFACE SRIVE TYPE |
|
| 다축 중심 구동식 MAJORITY SHAFT CENTER DRIVE TYPE |
|
| 2축 중심 구동 접속롤 구동식 DOUBLE SHAFT CENTER DRIVE SYSTEM JOINTLY USED SURFACE ROLL DRIVE TYPE |
E.P.C ＆ L.P.C DEVICE
| SENSOR | – PHOTOTUBE DERECTOR TYPE(광전관식) – AIRSENSOR TYPE |
|---|---|
| ACTUATOR | – MOROR TYPE – HYDRAULIC CYLINDER TYPE |
장력제어 (TENSION CONTROL)
| 형식(TYPE) | |
|---|---|
| UNWINDER |
– TENSION DETECT BY TENSION PICK UP → POWER BRAKE (장력 검출장치에 의한 파우더 브레이크 제어) – POSIRION DETECT BY DANCER ROLL → D.C MOTOR (덴서롤의 위치에 의한 D.C모터제어) – TENSION DETECT BY TENSION PICK UP → CONVERTER, AIR BRAKE (장력 검출장치에 의한 에어 브레이크 제어(전공변환기)) |
| REWINDER |
– TENSION DETECT BY TENSION PICK UP → POWER CLUTCH (장력 검출장치에 의한 파우더 클러치 제어) – DIA DETECT BY PIRENTION → POWER CLUTCH (권경 검출 포텐숀메타에 의한 파우더 클러치제어) – WINDING SPEED DIFFERENCE DETECT BY TACHOMETER GENERATOR → D.C, A.C MOTOR (타고메타 제너레타에 의한 모터속도제어) – TOUGH PRESSURE CYLINDER 제어(TOUCH ROLL 압력에 의한 장력제어) – AIR FRICTION SHAFT (마찰축에 의한 장력제어) |

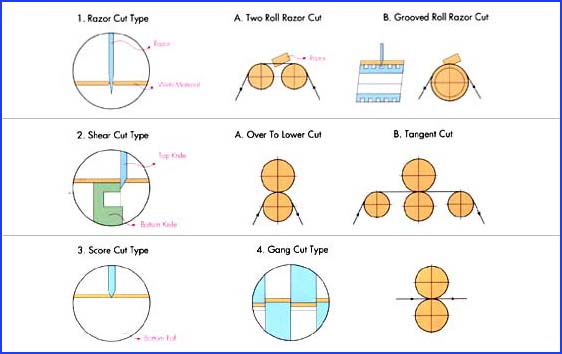

CUTTING SECTION
